Подвески хвостовиков

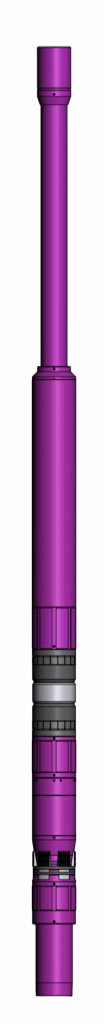

Подвеска хвостовика, с двойным разъединением до цементирования ПХГМРЦ

Подвеска состоит из отдельных узлов: пакера, якоря и установочного инструмента.
Подвеска имеет ряд блокировок от преждевременного срабатывания:

  • узел пакера приводится в действие после разъединения и подъема установочного
    инструмента, путем частичной разгрузки веса бурильной колонны;
  • механическое разъединение производится вращением бурильной колонны вправо.
    Позволяет производить следующие работы:
  • Спуск хвостовика;
  • Проведение промежуточных промывок;
  • Активация подвески производится после пуска и прокачки шара до посадки его в срезное
    седло;
  • Приведение в действие узла якоря, путем повышения давления до 14 МПа и разгрузкой
    веса хвостовика;
  • Проведение разъединения хвостовика от бурильной колонны путем повышения давления
    до 18 МПа или проведение разъединения вращением бурильной колонны вправо;
  • Проверка разъединения путем подъема бурильной колонны до падения давления;
  • Спуск обратно бурильного инструмента и опрессовка герметичности;
  • Восстановление циркуляции путем повышения давления до 22 МПа для срезки седла
    с шаром;
  • Проведение цементирования, с пуском верхней цементировочной пробки для разделения
    тампонажного и продавочного растворов;
  • Стыковка верхней цементировочной пробки с полой подвесной пробкой, установленной
    в подвеске;
  • Получение сигнала «стоп», свидетельствующего об окончании продавливания
    тампонажного раствора;
  • Вымыв избыточного тампонажного раствора с «головы» хвостовика;
  • Приведение в действие узла пакера подвески хвостовика путем частичной разгрузки
    веса бурильной колонны на нажимную втулку.

НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ ЗНАЧЕНИЕ
ПХГМРЦ.127/178-114 ПХГМРЦ.178/245А
Условный диаметр хвостовика, оборудованного устройством, мм 114 178
Условный диаметр обсадной колонны, в которую производится
спуск и установка устройства в скважине, мм
178 245
Максимальный наружный диаметр устройства по телу
(по центратору), мм
149 (152) 211 (213)
Проходной диаметр, после срабатывания, мм, не менее 99 158
Внутреннее давление, при котором напряжения в корпусных
деталях достигают предела текучести, МПа
700 700
Растягивающая нагрузка, при котором напряжения в корпусных
деталях достигают предела текучести, кН
700 1500
Значения управляющих внутренних избыточных давлений для
приведения в действие устройств, МПа:
- узла якоря
- узла разъединителя



13,0
18,0

Максимальный перепад давления между зонами, разобщаемыми
гидромеханическим пакером, МПа
70 300
Максимальная рабочая температура, °С 150 150
Присоединительные резьбы:
- верхняя ГОСТ 28487 (ГОСТ Р 50864)
- нижняя¹
З-102
ОТТМ-1142
ЗЗ-133-
ОТТМ178

1
Нижняя присоединительная резьба выполняется по требованию Заказчика
