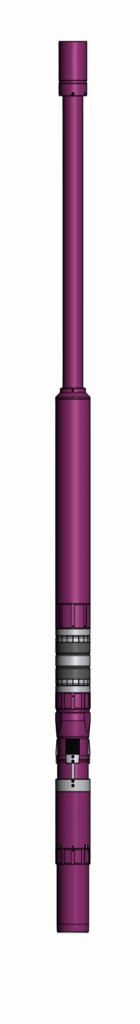

Подвеска хвостовика нецементируемая ПХН2

Подвески хвостовиков

Подвеска хвостовика нецементируемая ПХН2

Предназначена для крепления скважин хвостовиками без цементирования.
Подвеска ПХН2 представляет собой комплекс из четырех узлов:

  • узла якоря, обеспечивающего подвеску хвостовика в предыдущей колонне;
  • узла механического пакера, обеспечивающего герметизацию межтрубного пространства;
  • узла гидравлического разъединителя, обеспечивающего спуск узлов устройства
    в скважину вместе с хвостовиком, проведение технологических операций,
    связанных с проведением промывок, приведения в действие всех устройств
    с последующим автоматическим отсоединением транспортировочной колонны
    от устройства;
  • узла механического разъединения, дублирующего гидравлический разъединитель.
    Конструкция ПХН2 практически идентична конструкции подвески гидромеханической цементируемой ПХГМЦ, с той лишь разницей, что через все устройство
    проходит труба, на конце которой размещено стоп-седло.
    Подвески ПХН2.114/168, ПХН2.127/178 и ПХН2.127/178-114 выпускаются в исполнении
    УИФ, что позволяет производить промывку через башмак.
НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ ЗНАЧЕНИЕ
ПХН1. ПХН2. 102/140 ПХН1. ПХН2. 102/146 ПХН2. 114/168
Условный диаметр хвостовика, в составе которого спускается устройство, мм 102 102 114
Условный диаметр обсадной колонны, в которую производится спуск и установка устройства в скважине, мм 140 146 168
Наружный диаметр устройства по телу (по центратору), мм 115 (117) 120 (122) 138 (141)
Проходной диаметр, после срабатывания, мм 85 89 99
Максимальный внутренний диаметр колонны, в которой обеспечивается заякоривание, мм 127 132 132
Значения управляющих внутренних избыточных давлений для приведения в действие устройств1 , МПа
- узла якоря
- узла разъединителя 		14
20
Разгрузка, необходимая для приведения в действие узла пакера, кН 150
Максимальный перепад давления между разобщаемыми узлом пакера зонами, МПа 30
Максимальная рабочая температура2 , °С 100
Максимальная растягивающая осевая нагрузка на корпус разъединителя3 , кН 600 600 700
Присоединительные резьбы4 :
- верхняя ГОСТ 28487 (ГОСТ Р 50864)
- нижняя ГОСТ 632 		З-86
ОТТМ-102 		З-102
ОТТМ-102 		З-102
ОТТМ-114
Длина, в рабочем положении, мм 3612 3834 3810
Масса, в рабочем положении, кг 108 135 152



1 Значения управляющих давлений приведены при применении всех срезных винтов на узле.

2 Параметр справочный, связан с условиями эксплуатации РТИ в скважине.

3 Расчетная величина, при которой напряжения достигают предела текучести материала.

4 Для устройства ПХН2.102/140 и ПХН2.102/146 резьба ОТТМ 102 выполняется по ТУ 14-161-163



НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ ЗНАЧЕНИЕ
ПХН1. ПХН2. 127/178 ПХН1. ПХН2. 127/178- 114 ПХН2. 168/245 ПХН2. 178/245
Условный диаметр хвостовика, в составе которого спускается устройство, мм 127 114 168 178
Условный диаметр обсадной колонны, в которую производится спуск и установка устройства в скважине, мм 178 178 245 245
Наружный диаметр устройства по телу (по центратору), мм 150 (152) 149 (152) 211 (213) 211 (213)
Проходной диаметр, после срабатывания, мм 111 99 150,5 157
Максимальный внутренний диаметр колонны, в которой обеспечивается заякоривание, мм 160 167 231 231
Значения управляющих внутренних избыточных давлений для приведения в действие устройств1 , МПа
- узла якоря
- узла разъединителя 		14
20
Разгрузка, необходимая для приведения в действие узла пакера, кН 150
Максимальный перепад давления между разобщаемыми узлом пакера зонами, МПа 30
Максимальная рабочая температура2 , °С 100
Максимальная растягивающая осевая нагрузка на корпус разъединителя3 , кН 800 700 1000 1000
Присоединительные резьбы4 :
- верхняя ГОСТ 28487 (ГОСТ Р 50864)
- нижняя ГОСТ 632 		З-102
ОТТМ-
127 		З-102
ОТТМ
114 		З-133
ОТТМ
168 		З-133
ОТТМ
178
Длина, в рабочем положении, мм 4138 4183 3769 4095
Масса, в рабочем положении, кг 209 240 385 420



1 Значения управляющих давлений приведены при применении всех срезных винтов на узле.

2 Параметр справочный, связан с условиями эксплуатации РТИ в скважине.

3 Расчетная величина, при которой напряжения достигают предела текучести материала.

4 Для устройства ПХН2.102/140 и ПХН2.102/146 резьба ОТТМ 102 выполняется по ТУ 14-161-163.
