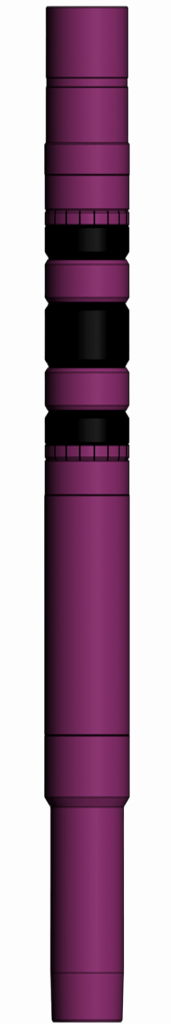

Пакер гидравлический защищенный ПГРПЗ предназначен для разобщения интервалов
открытого ствола (или обсадной колонны) скважин при проведении различных технологических операций, в том числе и при проведении многостадийного гидроразрыва пластов
(МСГРП).
| Наименование показателя |
Значение |
||||
|---|---|---|---|---|---|
|
ПГРПЗ. 102/118 |
ПГРПЗ. 102/136 |
ПГРПЗ. 114/136 |
ПГРПЗ. 114/144 |
ПГРПЗ. 114/148 |
|
|
Условный диаметр обсадной колонны (хвостовика), оборудованной устройством, мм |
102 | 114 | |||
|
Номинальный диаметр открытого ствола скважины (диаметр долота), в которую производится спуск, мм |
123,8 | 142,9 | 142,9 | 152,4 | 155,6 |
| Наружный диаметр, мм | 118 | 136 | 136 | 144 | 148 |
| Проходной диаметр после срабатывания, мм, не менее | 88 | 98 | |||
| Максимальная растягивающая осевая нагрузка на корпус, кН | 600 | 700 | |||
| Внутреннее избуточное давление срабатывания пакера, МПа - при всех срезных винтах | 17,5 | 18 | |||
|
Максимальный перепад давления между разобщаемыми пакером зонами, МПа |
70 | ||||
| Максимальное внутреннее избыточное давление на пакер, МПа | 70 | ||||
| Максимальная рабочая температура, ˚С | 100 | ||||
| Длина в рабочем положении, мм | 1416 | 1344 | 1610 | ||
| Масса в рабочем положении, кг | 45 | 56 | 65 | 78 | 80 |
|
Присоединительные резьбы: - верхняя и нижняя по ГОСТ 632-80 и ГОСТ Р 53365 |
ОТТМ- 102 | ОТТМ- 114 | |||
